向平面图添加尺寸

向平面图添加尺寸


在建筑图纸中,了解正确的尺寸非常重要。Visio 可帮助您准确测量平面图中的各种形状。为了获得准确的尺寸,正确设置图表的比例很重要。

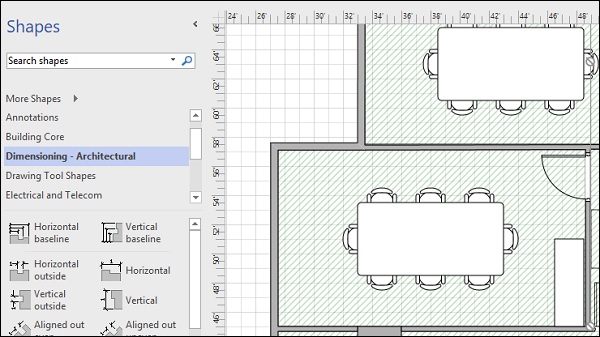

要查看尺寸形状,请单击形状窗格中的尺寸标注 – 建筑类别以显示测量工具。在本例中,我们将测量墙壁的垂直尺寸。

量测建筑

测量墙壁的垂直尺寸

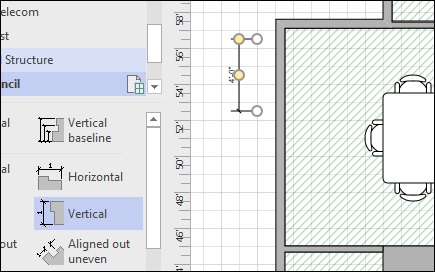

要测量垂直尺寸,请单击并拖动尺寸标注 – 建筑形状类别中的垂直形状,然后沿着要测量的墙壁释放它。您将看到垂直形状现在有两个黄点和两个白点。

白点用于将垂直形状的任一端粘合到墙的顶部和底部长度。第一个黄点有助于将垂直形状与实际墙壁分开可视化。第二个黄点有助于清晰地可视化维度值。

垂直的

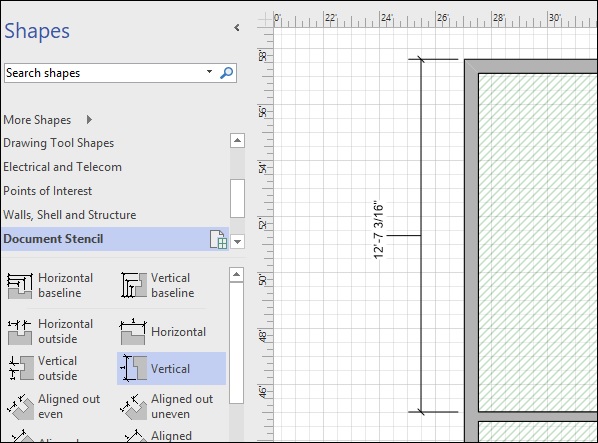

将白点粘在墙壁的顶部和底部。然后,根据需要拖动黄点以正确显示尺寸。

如果缩放正确完成,您将看到所需形状的确切尺寸。
