SAP Fiori – 数据流

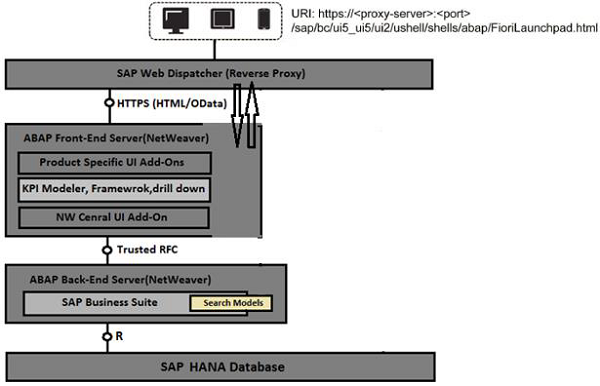

当用户通过 Launchpad 发出请求时，SAP Fiori 数据流涵盖了 Fiori 系统环境中的数据流过程。这包括前端服务器和后端服务器中的运行时数据流。

前端服务器– Web 服务器和 OData 代理。

后端服务器– OData 提供程序。

• SAP Fiori 使用HTTP/HTTPS协议。它是一个请求-响应运行时架构。

• UI 对象和 Launchpad 数据存储在前端服务器中。调用 Launchpad 时，应用程序通过 OData 服务调用读取 Launchpad 定义。

• /UI2/PAGE_BUILDER_PERS是 Launchpad 的 OData 服务之一。

Fiori 数据流中的前端服务器

• SAP Fiori 前端服务器充当 Web 服务器 (HTTPS)。

• 它包含所有已注册的 OData 服务并充当 OData 服务的端点。

• 它还包含 UI 和 Launchpad 对象。

• 所有前端用户都在前端服务器中定义，并为他们分配了正确的角色。

• 为了与后端系统通信，它使用后端系统的别名，并使用受信任的 RFC 连接与后端服务器交互。

• Fiori 应用调用 OData 服务来获取一些数据。前端服务器中的网关系统知道服务的系统别名，并有助于从后端系统获取数据。

Fiori 数据流中的后端服务器

• 后端服务器包含 SAP Business Suite 7，适用于 ERP、CRM、SRM、SCM 等关键应用程序。

• 它包含应用程序数据并用于应用程序的定制。

• 该系统包含 2 个 OData 类 –

• 模型提供者

• 数据提供者

• 要访问后端系统，在前端服务器上创建的应用程序用户应具有授权S_RFCACL。此授权应分配给业务套件中的用户。

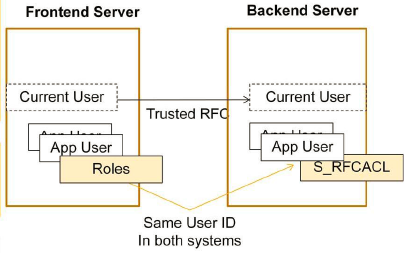

前端服务器到后端服务器的连接必须是可信的RFC连接。这意味着无需输入密码即可向后端系统验证相同的 ID。如前所述，用户 ID 应具有S_RFCACL授权才能进行可信登录。

用户应该在前端服务器中分配 UI 角色，在后端服务器中分配后端角色。

如何在 SAP Fiori 中检查数据流？

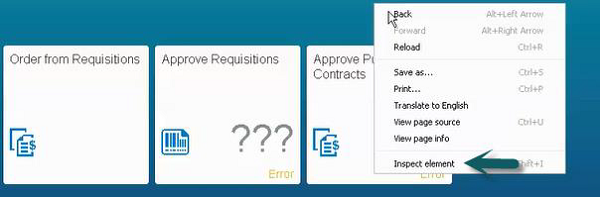

转到 Launchpad，右键单击灰色区域 → Inspect Element。

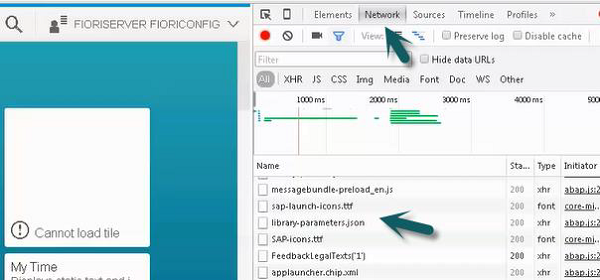

如果单击“网络”选项卡，您将看不到任何内容。现在刷新 Launchpad 浏览器链接并查看对不同服务的调用。

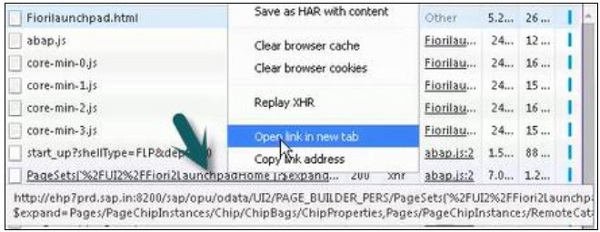

OData 服务 URL 链接，在新选项卡中打开。

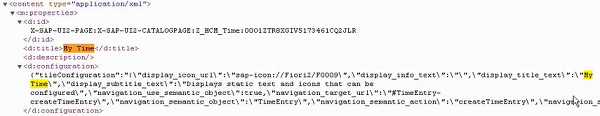

您可以在 OData 服务详细信息中搜索我的应用程序 –
