JFreeChart – 架构

JFreeChart – 架构


本章解释了 JFreeChart 的基本类级别和应用程序级别体系结构,让您了解 JFreeChart 如何与不同的类交互以及它如何适合基于 Java 的应用程序。

类级架构

类级架构解释了库中的各种类如何相互交互以创建各种类型的图表。

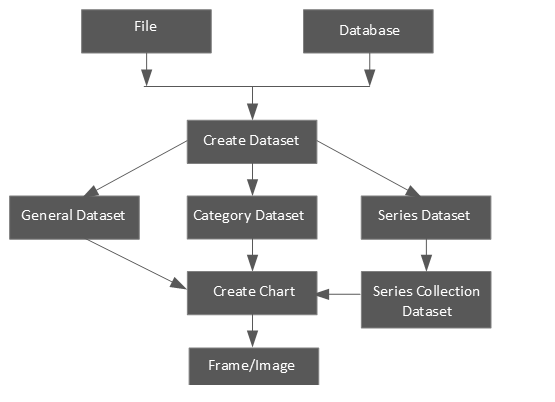

JFreeChart 类级架构

以下是上述框图中使用的单位的详细信息 –

S.No 单位和描述
1

File

具有用于在文件中创建数据集的用户输入的源。

2

Database

具有用于在数据库中创建数据集的用户输入的源。

3

Create Dataset

接受数据集并将数据集存储到数据集对象中。

4

General Dataset

这种类型的数据集主要用于饼图。

5

Category Dataset

这种类型的数据集用于条形图、折线图等。

6

Series Dataset

这种类型的数据集用于存储一系列数据和构建折线图。

7

Series Collection Dataset

不同类别的系列数据集被添加到系列集合数据集中。这种类型的数据集用于 XYLine 图表。

8

Create Chart

这是为创建最终图表而执行的方法。

9

Frame/Image

图表显示在 Swing Frame 上或创建图像。

应用层架构

应用程序级架构解释了 JFreeChart 库在 Java 应用程序中的位置。

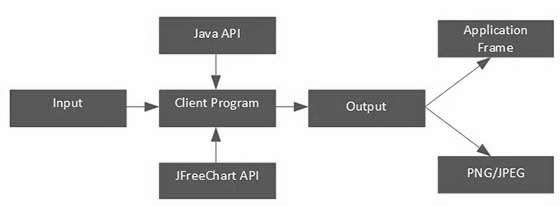

JFreeChart 应用程序级架构

客户端程序接收用户数据,然后根据需求使用标准的Java 和JFreeChart API 生成框架形式的输出,可以直接在应用程序内部显示,也可以独立地以JPEG 或PNG 等图像格式显示。
