散点图和气泡图可视化

---

您可以使用散点图和气泡图在一张图表中显示许多相关数据。在这两个图表中，X 轴显示一个数字字段，而 y 轴显示另一个，这样可以轻松查看图表中所有项目的两个值之间的关系。在气泡图中，第三个数字字段控制数据点的大小。

正如您从前几章中了解到的，您需要从一个表格开始，然后将其转换为散点图可视化。

• 选择字段 – 运动、奖牌计数和事件。默认情况下，将显示表格。

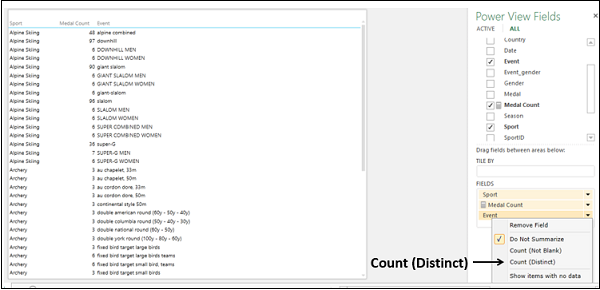

• 单击 Power View 字段列表中事件旁边的箭头。

• 单击计数（不同）。

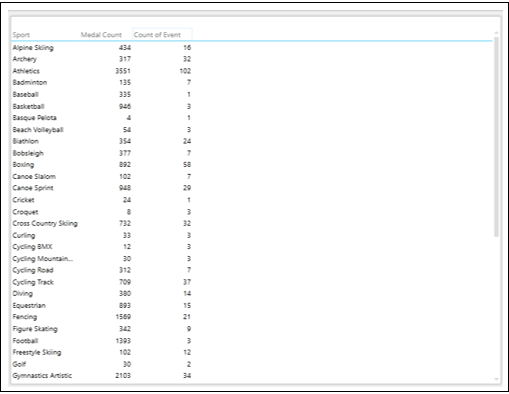

字段事件更改为数字字段事件计数。

有一个类别字段Sport和两个数字字段Medal Count 和 Count of Event。

切换到散点图可视化

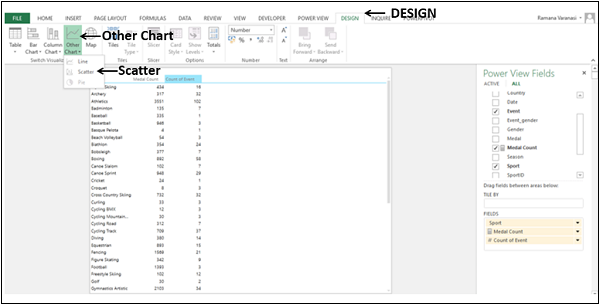

将表格转换为散点图如下 –

• 单击表。
• 单击设计选项卡。
• 单击切换可视化组中的其他图表。
• 从下拉列表中选择 Scatter。

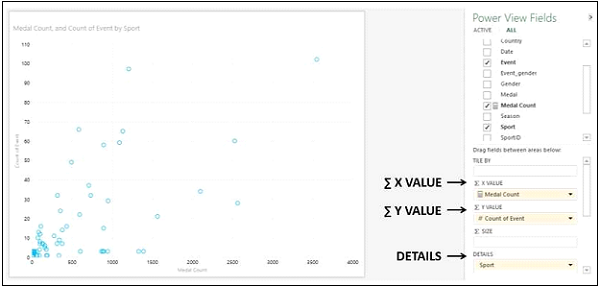

表格将转换为散点图。

您将观察到以下内容 –

• 数据点显示为相同大小的圆圈，显示事件计数和奖牌计数值如何与每项运动相关。

• 奖牌计数显示在 X 轴上，事件计数显示在 Y 轴上。

• 奖牌计数位于 Power View Fields 窗格中的区域 – ∑ X VALUE 下。

• 事件计数位于 Power View Fields 窗格中的区域 – ∑ Y VALUE 下。

• Sport 位于 Power View Fields 窗格中的 area – DETAILS 下。

将数据标签添加到散点图

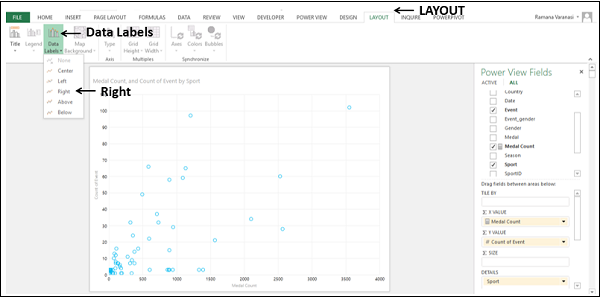

将数据标签添加到散点图中的数据点，如下所示 –

• 单击功能区上的布局选项卡。
• 单击标签组中的数据标签。
• 从下拉列表中选择右。

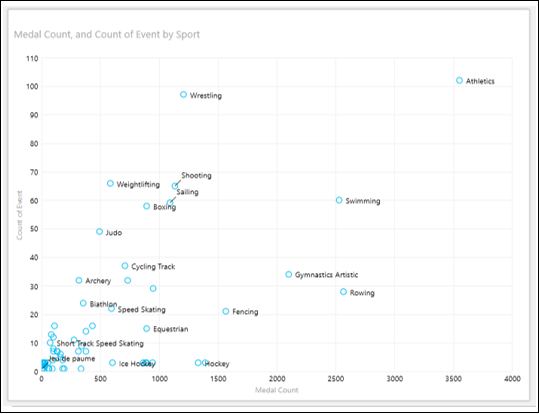

数据点出现数据标签。

您将观察到以下内容 –

• 数据标签显示在数据点的右侧，因为您选择了右侧。

• 与运动相比，体育摔跤在更多项目中获得的奖牌数量较少，而在较少项目中获得更多奖牌的划船运动。

转换为气泡图可视化

您可以通过添加控制数据点大小的第三个数字字段将散点图可视化转换为气泡图可视化。

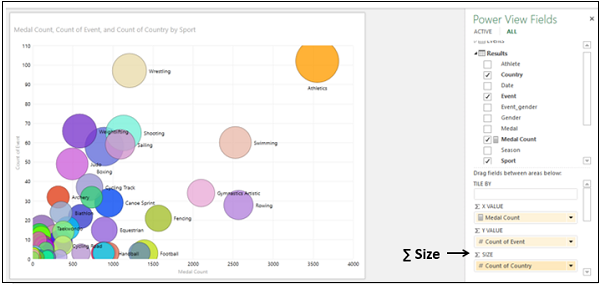

将 Country 拖到 ∑ Size 区域。散点图将转换为气泡图。

• 将奖牌计数拖到 ∑ 大小区域。
• 将 Country 拖到 ∑ X VALUE 区域。

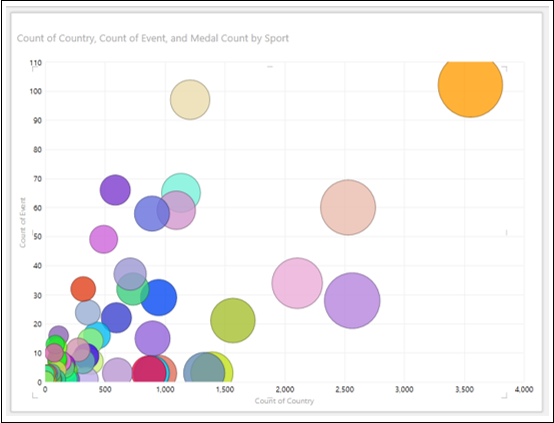

国家计数将显示在 X 轴上，事件计数将显示在 Y 轴上。每个气泡的大小显示奖牌数。数据标签显示运动。

使用气泡图可视化探索数据

您可以通过多种方式使用气泡图探索数据。在本节和后续章节中，您将了解可用于使用气泡图进行数据可视化和探索的各种方法。

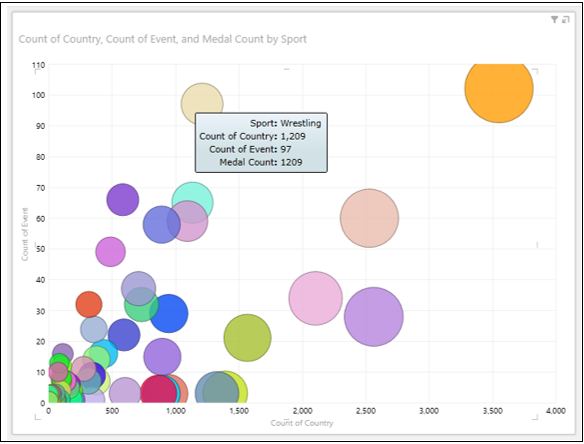

将光标放在气泡上。该数据点的值将显示在气泡旁边。

单击气泡。只有那个特定的气泡会被突出显示。所有其他气泡都将处于非活动状态。

颜色可视化

您可以通过为类别添加颜色来探索数据，以便根据类别值对气泡进行着色 –

将字段性别拖动到 Power View Fields 窗格中的 COLOR 区域。气泡将根据性别值着色。性别出现在传说中。

单击值 – 传奇中的女性。

您将观察到以下内容 –

• 在图例中，选中的值 – Women 突出显示。

• 在图表中，所有具有价值的气泡 – 女性都会突出显示，所有其他气泡都会变灰。

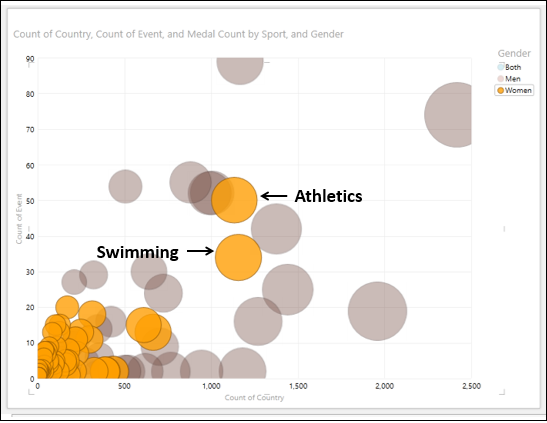

• 从突出显示的气泡中，您可以发现在运动项目中，田径和游泳，女子获得的奖牌数量最多。您可以通过将光标放在这些数据点上来找到这些数据点的值。

在气泡图中过滤

要过滤气泡图中的数据，请按以下步骤操作 –

• 将 Sport 拖到 ∑ X VALUE 区域。
• 将 Event 拖到 ∑ Y VALUE 区域。
• 将奖牌计数拖到 ∑ SIZE 区域。
• 将 Country 拖到 COLOR 区域。

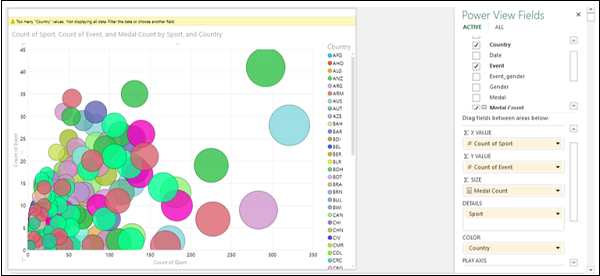

您将观察到以下内容 –

• 气泡由字段的值着色 – 国家。

• 字段 – Country 出现在图例中。

• 图表顶部会显示一条警告消息 – “国家/地区”值过多。不显示所有数据。过滤数据或选择其他字段。

过滤数据如下 –

• 在过滤器区域中，单击奖牌计数。

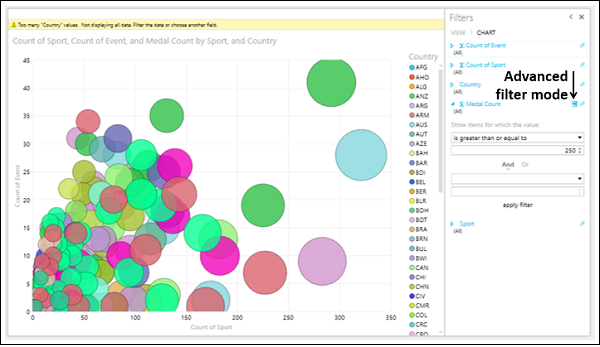

• 单击右侧的高级过滤模式。
• 将过滤条件设置为 –奖牌计数大于或等于 250。

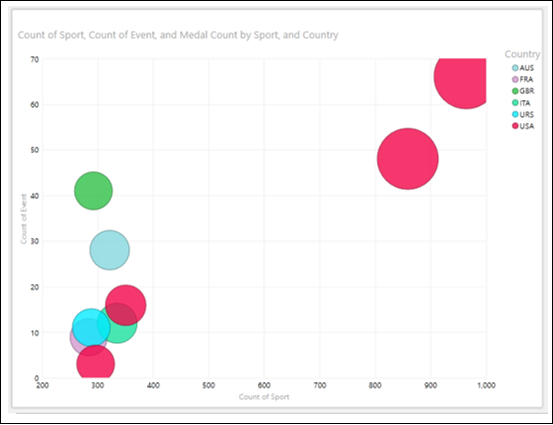

单击应用过滤器。气泡图中的数据将被过滤以仅显示满足设置过滤条件的数据点。

应用过滤器后，图例中的值数量很少，Power View 可以接受。

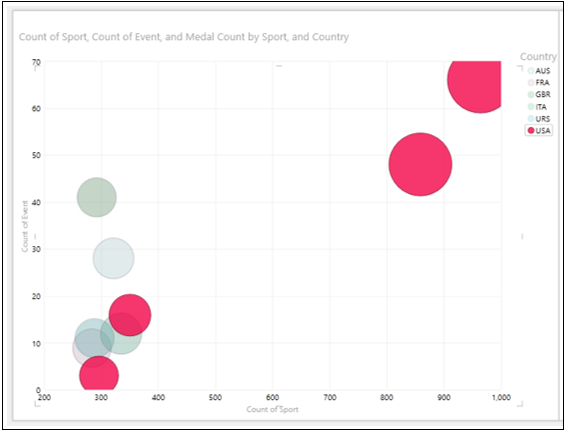

单击图例中的值 – 美国。与 Country 值 – USA 对应的气泡将突出显示。所有其他气泡都将变为非活动状态。

气泡图和表格可视化的组合

您可以通过在同一个 Power View 上放置表格来查看气泡图可视化的交互功能。

• 创建一个包含字段的表 – Country、Sport 和 Medal Count。
• 使用与气泡图中相同的过滤条件过滤表格。

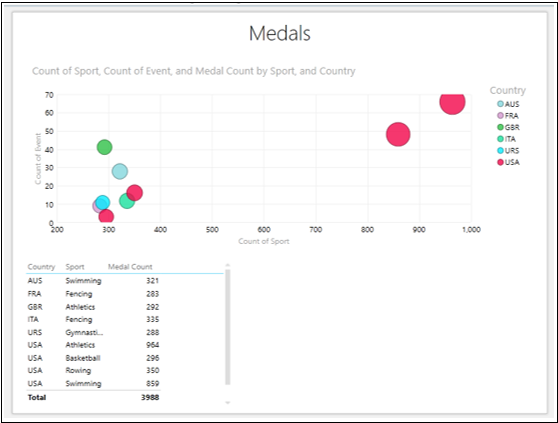

• 调整气泡图和表格的大小和位置，如下图所示。

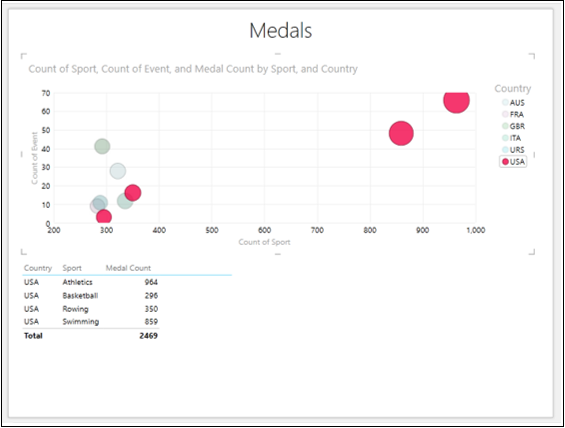

按美国的传奇。

您将观察到以下内容 –

• 与图例中所选值对应的数据点会突出显示。所有其他气泡都变灰了。

• 该表显示气泡图中突出显示的数据点的值。

使用播放轴进行可视化

您可以在气泡图中的数据探索中使用的另一个强大功能是播放轴。您可以使用 Play Axis 可视化一段时间内的数据变化。

• 将字段 Country 拖动到 Power View Fields 窗格中的 ∑ X VALUE 区域。

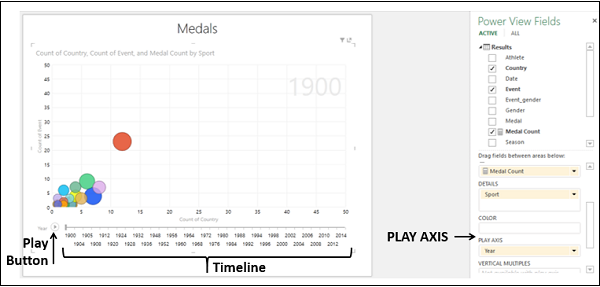

• 将字段 Year 拖动到 PLAY AXIS 区域。带有播放按钮的时间线将插入您的气泡图中。

时间线跨度从 1900 年到 2014 年，您的数据模型中有这些数据。

单击播放按钮。

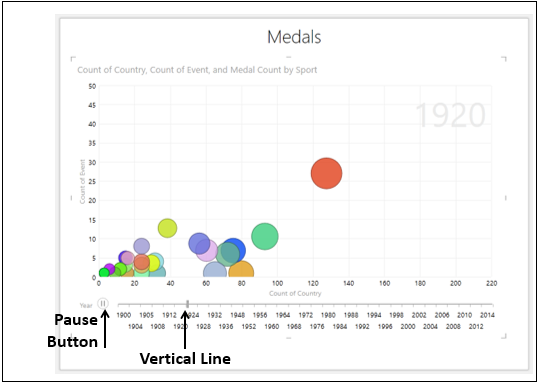

气泡移动、增长和收缩以显示值如何根据播放轴变化。一条小垂直线出现在时间线上，在时间线上移动。时间值，在这种情况下，年份将显示在图表的右上角，随着时间线的进展而变化。

• 单击暂停按钮。您可以查看该时间点的数据。该时间点的时间值年将显示在图表的右上角。

• 单击垂直线并将其向左或向右拖动到您感兴趣的时间点。您可以查看该时间点的数据。

您可以通过过滤“过滤器”区域中的“年份”字段值来调整时间线。如果您想专注于特定时间范围或时间线太宽，这将非常有用。

假设您想可视化 2004 年至 2014 年期间的数据变化。

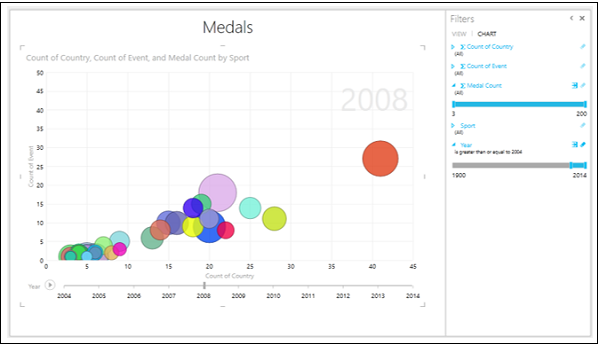

• 在过滤器区域将范围过滤器模式中的年份过滤器设置为 2004 – 2014 年。时间线更改以显示具有较少值的选定范围。

• 单击播放按钮。

您将更详细地查看时间线受限窗口中的数据。您可以随时暂停以更详细地研究数据。

您还可以查看气泡随时间推移所遵循的轨迹中的历史记录。

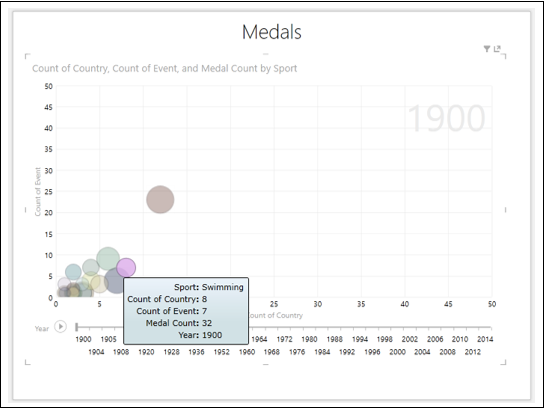

单击代表运动游泳的气泡。只有该气泡会突出显示，所有其他气泡都将处于非活动状态。

单击播放按钮。

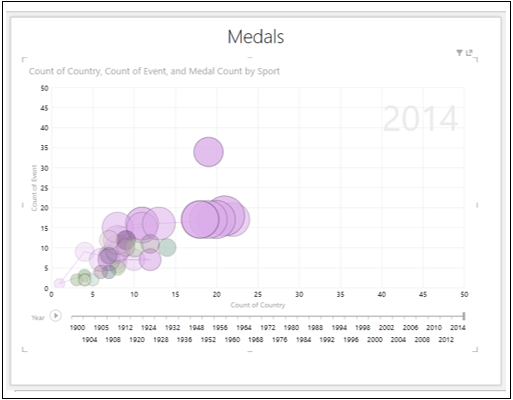

您可以看到泡沫随着时间的推移所遵循的轨迹。

单击代表运动射击的气泡。只有那个气泡会突出显示，所有其他气泡都将变为非活动状态。

单击播放按钮。

您可以追踪泡沫随时间推移的轨迹。
